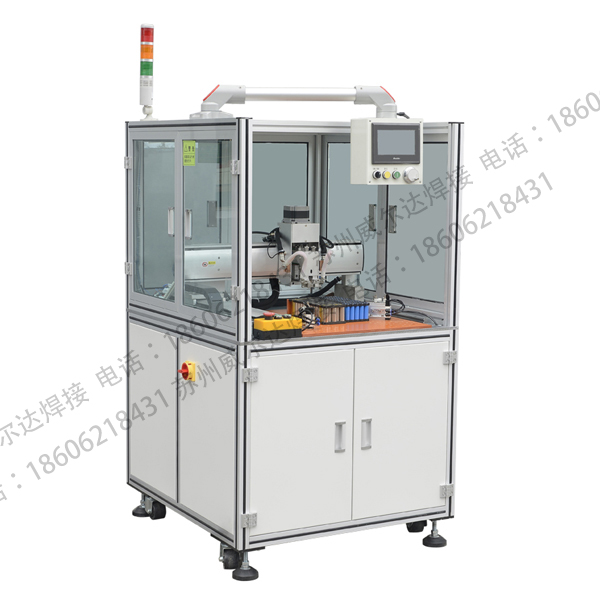

垂直单面自动电池点焊机PB-CZ40-001的特点：

1、配置晶体管式焊接电源，频率高达2000000赫兹，直流方波输出，可设置正反波输出，可设置电流缓升缓降，波形平整，无交流过零点电流不连续的缺陷，热量集中，提高了焊接热效应。正反波输出的最大优点就是可以使焊接的两个焊点完全对称，老固度一样，不会产生一个焊点大一个焊点小的问题。

2、电池点焊机所配置的晶体管电源由32位单片机控制，具有初级定电流，次级定电流，定电压，定功率，定脉宽占空比，同时对电流，电压，功率，电阻，占空比进行监控。速度快，精度高。

3、采用目前最先进的MOSFET控制技术，高频高速。

4、具有电流异常，监控值超限，过热等报警，并且通过I/O输出，提高焊接品质。

5、硬件自我保护功率，本公司所设计的产品，均采用厚膜保护，外部异常情况下，智能切换MOSFET模块的驱动信号，增强系统保护功率。

二、垂直单面自动电池点焊机PB-CZ40-001的功能(Function Characteristics)：

1、点焊电源：电压、电流、时间、功率、电阻实际显示、波形显示。

2、点焊压力、行程调整，点焊次数计数，行程控制三菱200W伺服电机。

3、X轴伺服电机行程控制精度：1Pulse=0.005mm；最大行程：400mm；Y轴伺服电机行程控制精度：1Pulse=0.005mm；最大行程：400mm。

4、弹簧压力系数，弹簧起始0.1Kg，每增加1格，压力增加0.1Kg，最大不超过15格。

5、点焊电极棒设备夹持端规格：Ф3mm或者Ф2mm（可选），点焊机效率：每个焊点0.7-2s（可调）。

6、适用电芯规格及排列范围：18650圆柱型电芯规格：65±0.5mm（长）*18±0.5mm（直径）。

7、长度（Y轴）方向最多并排20颗电芯；宽度（X轴）方向最多并排20颗电芯，26650圆柱型电芯规格：65±0.5mm（长）*26±0.5mm（直径）。

8、长度（Y轴）方向最多并排15颗电芯；宽度（X轴）方向最多并排15颗电芯，焊接设备具备预焊接报警功能与X.Y工作平台通讯,人机界面显示报警代码。

三、垂直单面自动电池点焊机PB-CZ40-001的技术参数(Technicai Parameters)：

1、设备输入电源：单相～220V/50Hz。

2、总功率：3000W，电源插头：16A三孔插头。

3、最大焊接行程：X轴 MAX=400mm。Y轴 MAX=400mm；Z轴 MAX=40mm（亚德客气缸、气动）

4、焊接效率：平均每个焊点为0.7-2秒可调。

5、外型尺寸：1000mm（长）*1000mm（宽）*1540mm（高）。

6、接入气管：Ф8mm（外径）* 6mm（内径）。

7、设备气源需求：0.4-0.7Mpa干燥气源。

8、设备排气量：0.113L/S。

9、点焊头配置：气动焊头PH-32。

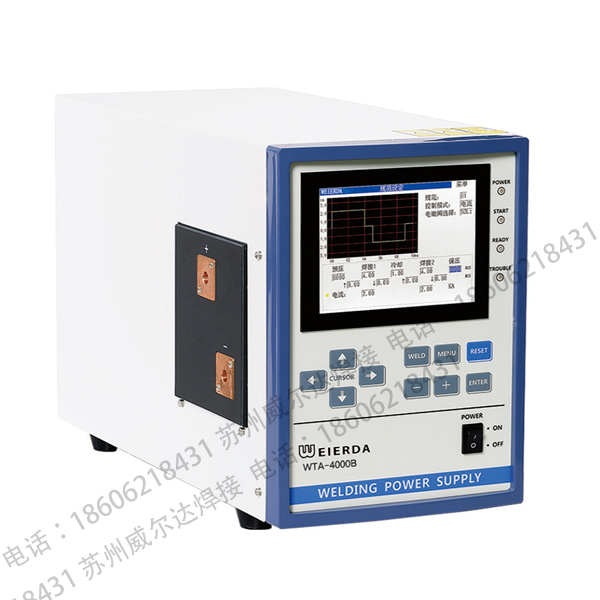

四、Battery (pack) spot welder电池点焊机/电池组点焊机/晶体管电源细节图：

五、垂直单面自动电池点焊机PB-CZ40-001的适用范围：

1、该款电池点焊机设备能点焊镍片厚度为：0.1-0.2不需要开导流槽，不需要打凸点，拉力测试能达4-6kg；0.21-0.4需要开导流槽和打凸点拉力测试能达到5-7kg

2、点焊电源电压、电流、时间参数、点焊焊接功率、电阻验证合  格率99.99%；

3、点焊压力、行程调整；

4、弹簧压力系数：1.5Kg弹簧—起始0.1Kg，每增加1格，压力增加0.1Kg，最大不超过15格；

5、点焊电极棒设备夹持端规格：设备夹持点焊电机棒部位直径统一为Ф3mm；

6、龙门架电池点焊机控制精度高，可靠性、稳定性好：避免传统气动式控制因气压波动造成的点焊效果波动，稳定性好；

7、压力到位检测：采用光电开关检测压力到位，有效排除电池点焊机压力不可控因素对点焊品质造成的影响；

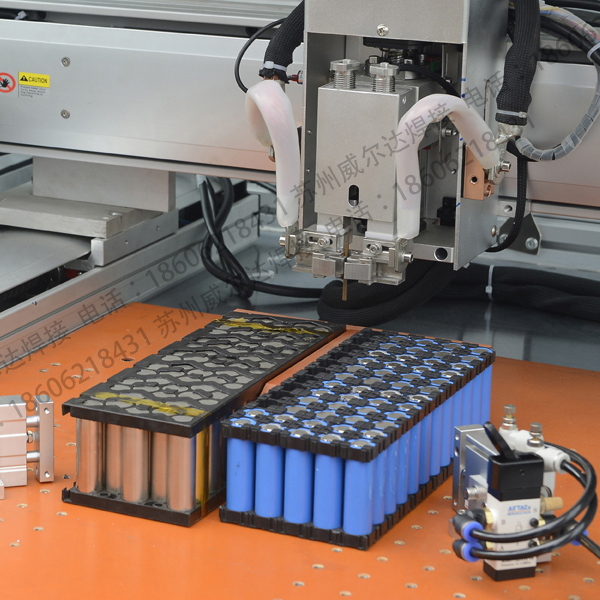

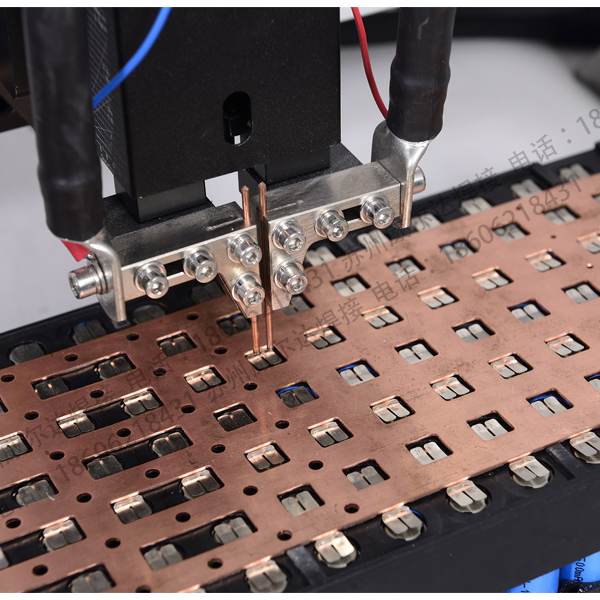

六、垂直单面自动电池点焊机PB-CZ40-001焊接实例：

七、电池点焊机配套晶体管焊接电源WTB-4000B功率参数：
