电容储能电源的焊接工艺特点及应用

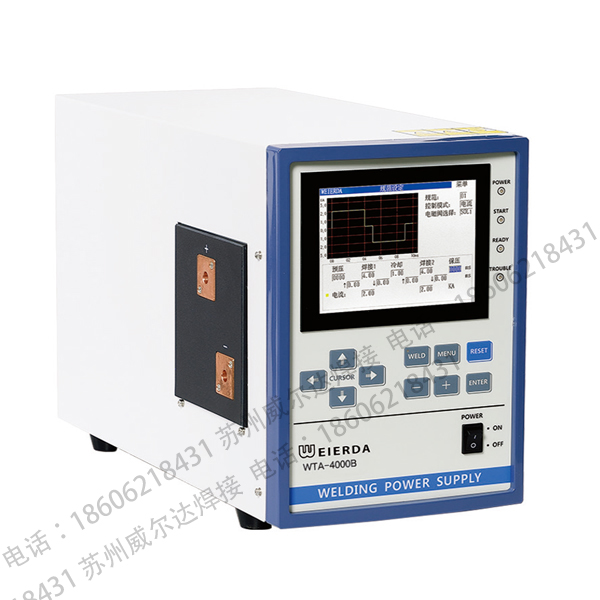

储能点焊机电源

　　电容储能焊电源是利用储存在电容中的电能放电，由焊接变压器进行电流变换，获得能量释放速度迅速而集中的焊接电流，实现焊接的一种高效阻焊方法。

　　电容储能焊机从电网中吸取的瞬时功率较低，能使三相负荷平衡，功率因数高;焊接电流波形较陡、加热集中，没有交流电过零的间歇过程;易于准确控制，焊接质量稳定。另外，焊机的调节性能较好，通过调节电容器组的充电电压、电容器组的容量和焊接变压器的变压比，都能调节焊接电流的大小和通电时间。

　　电容储能焊适应零件范围较宽，能焊接物理性能相差甚远或厚度比很大的结构，特别是在焊接异型金属和轻合金时尤能显示其优点，在薄箔、丝及多层点焊方面也有其独特之处，焊接变形小，表面美观。随着科学技术的发展和新器件的研制并应用，电容储能焊机的性能有了很大提高，造价有了很大降低，应用也越来越广泛。例如，焊接螺柱的电容放电螺柱焊机，焊接汽车座椅调角器及压缩机密封接线座等产品的大功率电容储能凸焊机，点焊汽车装潢及大型薄板构件等产品的单面焊或双面焊手枪式电容储能点焊机，焊接微电子元器件及真空电子管的精密电容储能点焊机，低压电器、家用电器、仪器仪表行业广泛应用的中等容量电容储能点焊机，等等。

　　储能点焊机电源电容储能焊机工作原理根据二次电路的放电形式，电容储能焊机可分为两种：一种是直接放电，即无焊接变压器电容储能焊机;另一种是间接放电，即有焊接变压器电容储能焊机。无焊接变压器电容储能焊机具有设备简单和能量利用率高的优点，但因工作电压太高，不安全，并且有巨响和飞溅金属等现象，影响了它在生产中的推广使用。有焊接变压器电容储能焊机的电容器放电，是在焊接变压器的一次线圈中进行的，焊件通过二次侧电流加热。它的特点是低电压、大电流、噪声小、操作安全、焊接质量稳定可靠，用途比较广泛。

　　有焊接变压器的电容储能焊机工作时，一般由单项工频交流电经过整流电路转换成直流电后，给储能电容组充电，通过开关装置向焊接变压器初级放电，在次级感应出瞬时低压大电流，对被焊接工件加热，使得工件焊接成型。
