逆变电阻焊点焊机
逆变电阻焊点焊机

精密逆变点焊机用逆变焊接电源PIW-5030B 特点:产品特点:(1)LCD彩屏中文显示,操作简单易懂(2)次级【定电流】【定电压】【定功率】及混合模式(3)初级【定电流】【定脉宽】(4)实时检测显示焊接电流,电压,功率,电阻等数据和波形(5)丰富的I/O接口,与PC或PLC进行通讯,适合自动化对接(6)可与通道分配器连接,实现多通道焊接(一个主机连接最多5个变压器)逆变点焊机逆变原理图:逆变点焊

精密逆变点焊机用逆变焊接电源PIW-5030B 特点:

产品特点:

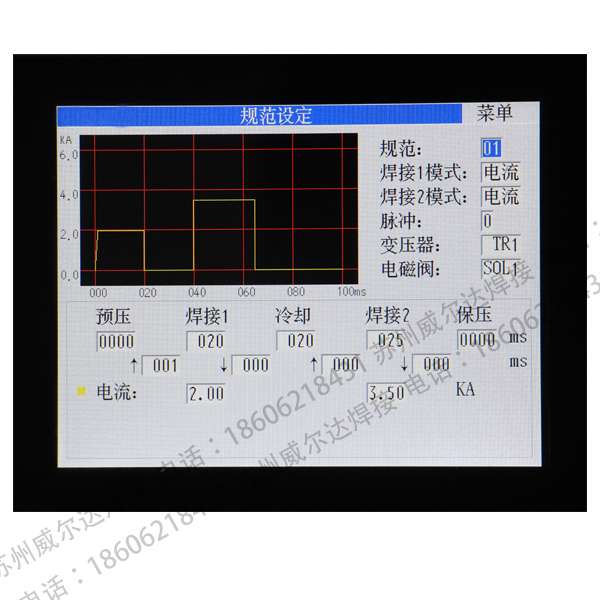

(1)LCD彩屏中文显示,操作简单易懂

(2)次级【定电流】【定电压】【定功率】及混合模式

(3)初级【定电流】【定脉宽】

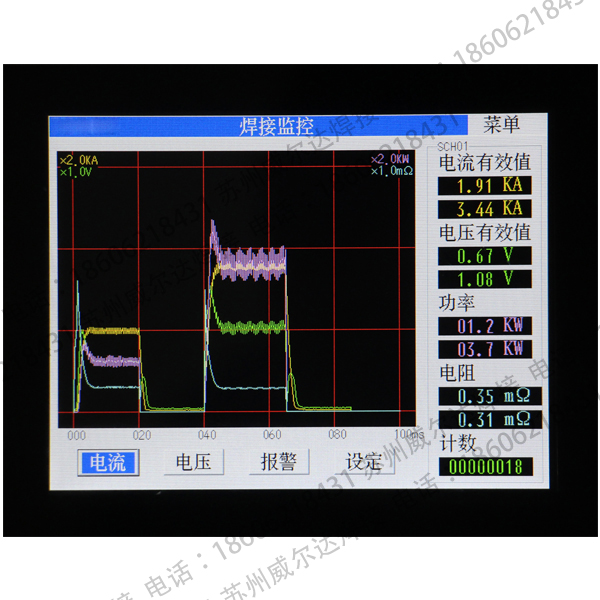

(4)实时检测显示焊接电流,电压,功率,电阻等数据和波形

(5)丰富的I/O接口,与PC或PLC进行通讯,适合自动化对接

(6)可与通道分配器连接,实现多通道焊接(一个主机连接最多5个变压器)

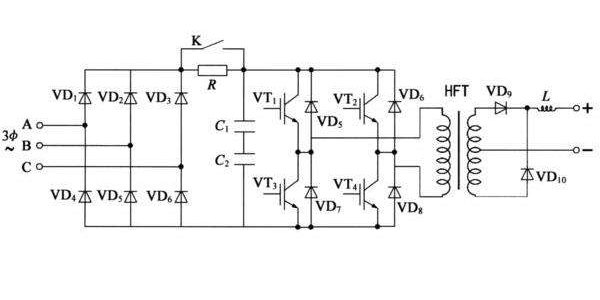

逆变点焊机逆变原理图:

点焊逆变原理图

逆变点焊机焊接电源PIW-5030B产品优势:

√直流方波输出,可设置电流缓升缓降,波形平整,逆变频率2K-8K可以根据客户需求定制,无交流过零点电流不连续的缺陷,热量集中,提高了焊接热效应。

√由32位单片机控制,具有初级定电流,次级定电流,定电压,定功率,定脉宽占空比,同时对电流,电压,功率,电阻,占空比进行监控。

√采用目前主流的桥式逆变技术,稳定节能可靠。

√具有电流异常,监控值超限,过热等报警,并且通过I/O输出,提高焊接品质。

√硬件自我保护功率,本公司所设计的产品,均采用厚膜保护,外部异常情况下,智能切换IGBT模块的驱动信号,增强系统保护功率。

√多段多次加热设定,电流缓升缓降功能,中间冷却功能,多段重复功率,适合复杂焊接过程,复杂功率的需求。

√63组参数存储,方便多种焊接品种的使用

√强大的外部通讯功能:外部PLC可以通过8421码调用任何一组程序,  具有焊接结束,故障,计数,良品与不良品判断,RS232数据通讯接口,适合自动化焊接。

√强大的数据处理功能,采用目前市场最快的32位ARM芯片,外加逻辑处理器控制,比同行业用的PIC芯片快至少200倍。

√响应速度快,采用了1K,4K,8KHZ的逆变频率,有交流和储能焊机从原理上无法超越的优势,同时也远远领先国内其他同行。

焊接实例:

马达转子中频逆变焊接图

逆变焊接电源PIW-5030B功率参数:

型号输入电压额定功率最大输出电流控制模式负载持续率逆变频率
PIW-5030B交流三相380V35KVA7000A次级定电流/定电压/定功率/7%1k-4k根据客户要求
焊接循环时段焊接脉冲数电流缓升缓降存储焊接规范数外形尺寸(mm)重量
20263610*200*325(电源)440*210*184(变压器)16KG(电源)
21KG(变压器)



























优质精密电阻焊选择苏州威尔达焊接设备有限公司
